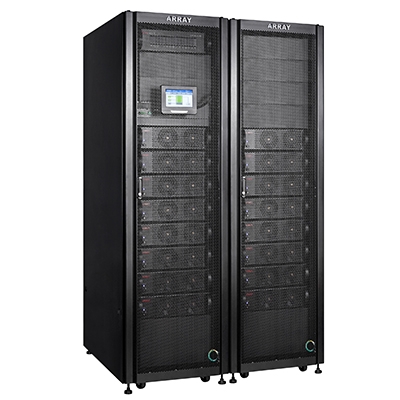

模块化(15K~300KVA)UPS电源

模块式UPS

优异的电气性能
输入谐波电流低: <5%
输出电压精度高 :<2%
过载能力强 :110~130%的负载可以过载10分钟,130~150%的负载可以过载1分钟
充电电流大:4.5A(每个模块)
支持变频模式 50Hz输入、60Hz输出 或 60Hz输入、50Hz输出


全数字化控制
3A3 UPS模块采用TI公司目前最先进的DSP做为中央控制器,其强大的运算能力可以将传统UPS中大部分由硬件完成的控制功能全部由软件替代实现,不仅可靠度和精确度大大提高,并且方便升级与维护。

智能充电方式

3A3 UPS采用了先进的两段式三阶段充电方法,第一阶段大电流恒流充电,快速回充约90%的电量;第二阶段脉动充电,可以均化电池特性并将电池完全充饱;第三阶段恒压维持,保证电量不损失。这样可以很好的兼顾快速充电与延长电池使用寿命的目标,为用户节省电池开销。

业界的功率密度
3A3 UPS一个UPS模块体积为440×700×131mm(3U),一个标准2米高的UPS机柜最多可以安装10个UPS模块,总容量达到150KVA,而且配电盘也含在其中,再配上与UPS机柜一般大小的电池柜,便可组成完整的UPS供电系统。由于UPS机柜和电池柜都采用标准机柜,与大多数机房的负载设备机柜一致,因此可以与负载并排放置而无需专用的UPS配电房,不仅美观而且能为客户最大限度地节省安装空间。

N+X无线并联冗余
采用先进的无线并联控制技术,相比于有线并联减少了单点故障点(稳态工作时即使并联通信线故障也能正常工作),更提高了可靠度。

并机共用电池
3A3 UPS采用了双电池输入结构和先进的控制策略,并机系统完全共用同一组电池,大大节省了电池的开销。

灵活的系统配置
3A3 UPS采用模块化设计及易插拔功能,由UPS模块、通讯模块、配电盘以及部分选装件再加上机柜组成。UPS模块及通讯模块可在线更换而不影响其它部分的正常工作,新加入的模块不需要任何校准动作就可以加入系统,扩容和维护都非常方便。用户可以根据需要选择不同的模块数构造15KVA至120KVA之间某一个容量合适的UPS系统,配置非常灵活。对于将来的设备扩容,只需再插入几个UPS模块,就可以轻松完成。如果用户首次装机时将开关与电力线留下裕量,以后当负载量的增加时只要再购买UPS模块就可以将UPS的容量扩充,完全避免了传统UPS首次设备投资过大的缺点,真正做到了“边成长边投资”,为用户节省了宝贵的资金。

供电系统拓扑
3A3 UPS融合集中式与分散式供电拓扑的优点,从设计上引入了区域供电的理念。如果在一个大的数据机房内分开几个区域,每个区域配置一套或两套(冗余备份)3A3 UPS供电系统,直接放置于该区域负载旁边,通过机柜上的配电盘进行供电。这样,每个区域内是集中供电、集中管理,而区域间是独立开的分散供电,布线也是独立的。3A3 UPS这种供电方式具备分散式的“配置灵活、允许逐步投资,不容易产生大面积瘫痪”的优点,也具备集中式的“易于管理”的优点。

人性化的操作介面及完善的电源管理软件
并机系统采用大屏幕中文LCD作为操作介面,操作和信息读取一目了然。搭配最新版的监控软件WINPOWER2003,电源管理变得更加容易。如果选配WEBPOWER、SNMP卡,更能实现远程监控。

系统可用性

如果UPS在冗余两个UPS模组以上,UPS的可用性可达99.999%以上,MTBF(平均无故障时间)长达1500万小时以上。

停机检修时间
如果故障的UPS模块数少于等于冗余的UPS模块数,可以在不影响其它模块工作的情况下在线更换故障的UPS模块,这种情况下停机检修时间为零;如果故障的UPS模块数大于冗余的UPS模块数,由于是采用更换UPS模块的方式进行维护,所以停机检修时间不会超过5分钟。

型号
AR系列机柜
输入接线
三相 + 零线 + 地线
输入电压
124-300VAC(相电压);214-520VAC(线电压)
输入频率
40-70Hz
输入功率因数
≥ 0.99
输入旁路电压范围
187-253VAC(相电压);323-437VAC(线电压)
输出接线
三相 + 零线 + 地线
输出电压
380×(1±1%)VAC
输出频率
与输入市电同步,当市电频率超出范围时,输出频率为 50×(1±0.5%)Hz(市电模式);
50×(1±0.5%)Hz(电池模式)
输出功率因数
0.9
输出过载时间
≥ 10 分钟(110% <负载≤ 130%)
输出UPS 效率
+192VDC/+204VDC/+216VDC/+224VDC/+240VDC
单边电池节数
16/17/18/19/20
正电池电压
+192VDC/+204VDC/+216VDC/+224VDC/+240VDC
正电池充电电流
3.5A× 模块数
负电池电压
-192VDC/-204VDC/-216VDC/-224VDC/-240VDC
负电池充电电流
3.5A× 模块数
噪声
< 62dB
环境温度
0-40℃
环境湿度
20-90%
尺寸
2.0 米 60kVA 下出线机柜: 600×1050×2030mm 200kg
2.0 米 90kVA 上出线机柜: 600×1050×2030mm 230mm
2.0 米 90kVA 下出线机柜: 600×1050×2030mm 230mm
2.0 米 120kVA 上出线机柜:  600×1050×2030mm 265mm
2.0 米 120kVA 下出线机柜:  600×1050×2030mm 265mm
2.0 米 150kVA 下出线机柜:  600×1050×2030mm 275mm
配电盘: 483×194×131mm
UPS 模块: 440×707×131mm
重量
2.0 米 60kVA 下出线机柜:200kg
2.0 米 90kVA 上出线机柜:230kg
2.0 米 90kVA 下出线机柜:230kg
2.0 米 120kVA 上出线机柜: 265kg
2.0 米 120kVA 下出线机柜: 265kg
2.0 米 150kVA 下出线机柜: 275kg
配电盘: 9kg
UPS 模块:35kg
客户服务和支持
三年保修/24小时免费服务热线/全国联保/网上技术服务支持
* 山埔公司致力于科技创新,不断提供更好的产品面向客户需求,对产品设计、技术规格的更新,恕不另行通知。
